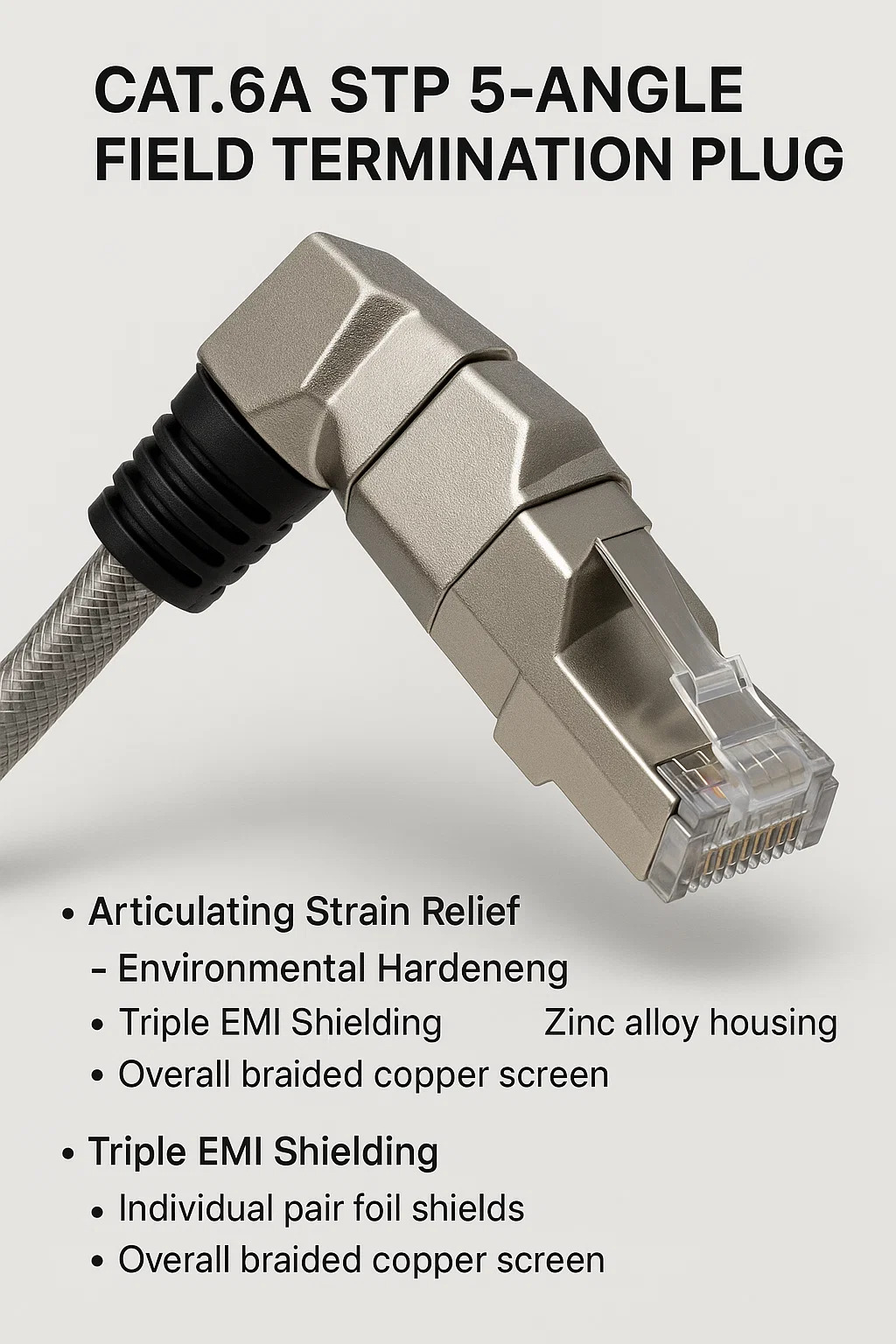

Enchufe de terminación de campo de 5 ángulos STP Cat.6A

1. Propósito central del diseño
Optimización del espacio: Cuenta con un cuerpo en ángulo de 45° con ajuste de 5 posiciones (±30° vertical, ±15° horizontal) para enrutar cables en espacios reducidos (por ejemplo, bastidores de servidores, gabinetes de control).
Triple blindaje EMI: Combina:
Pares individuales de protectores de aluminio.
Pantalla general de cobre trenzado.
Carcasa de aleación de zinc Bloquea la interferencia de motores/VFD en entornos industriales.

2. Innovaciones estructurales
Alivio de tensión articulado:
El collar pivotante absorbe la vibración/tensión de flexión (por ejemplo, brazos robóticos, AGV).
Endurecimiento ambiental:
Los sellos con clasificación IP68 (juntas de silicona con cierre roscado) resisten la entrada de agua/polvo.
Contactos de alto servicio:
Los pines chapados en oro de 50 µ" resisten 100 000 ciclos de acoplamiento y PoE de 90 W sin formación de arco.

3. Flujo de trabajo de terminación
Preparación del escudo:
Doble la trenza general sobre la cubierta del cable; abrazadera debajo de la virola de metal.
Recorte un par de láminas para exponer 3 mm; terminar en pestañas de conexión a tierra.
Manejo de cables:
Mantener < 8 mm desenroscado; insértelo en las ranuras IDC con llave (estándar T568B).
Bloqueo de ángulo:
Establecer orientación; Apriete el collar a 0,6 N·m para comprimir el sello.

4. Aplicaciones clave
Robótica: Gestión de cables en brazos articulados (compatibilidad ISO 9409).
Maquinaria Móvil: Despliegues con fuertes vibraciones (trenes, cargadores de montacargas).
Ambientes hostiles: Procesamiento de alimentos (clasificados para lavado), plantas químicas.

5. Ventajas frente a los tapones rectos

6. Reglas críticas de instalación
Unión de blindaje: Verifique una resistencia ≤0.1Ω entre la carcasa del enchufe y la pantalla del cable.
Radio de curvatura: Mantenga ≥4× el diámetro del cable después del ajuste del ángulo.
Requisito de herramienta: Utilice una herramienta perforadora de perfil bajo para acceso en ángulo.

7. Indicadores de falla
Restablecimientos de PoE: contacto deficiente del pin o falla de conexión a tierra del blindaje.
Caídas de velocidad: pares no trenzados >10 mm o fuga EMI.
Sobrecalentamiento: pines sobrecargados (superando los 90 W PoE).

8. Limitaciones
Compatibilidad de cables: Requiere STP Cat.6A (S/FTP o F/UTP).
Profundidad del puerto: Es posible que no se ajuste a enchufes poco profundos (verifique las especificaciones del dispositivo).
Costo: 2 o 3 veces más que los enchufes estándar.
