¿Cómo instalar un enchufe de terminación de campo?- Ningbo Excellence Communicated Connector Co., Ltd(EXW)

1. Herramientas y materiales requeridos
Enchufe de terminación de campo (RJ45, M12 u otro tipo).
Stripper de cable (para eliminación de chaqueta precisa).
Herramienta de golpe (para terminación IDC).
Probador de cable (para verificar la continuidad y el rendimiento).
Tijeras o cortadores de al ras (para recortar cables).

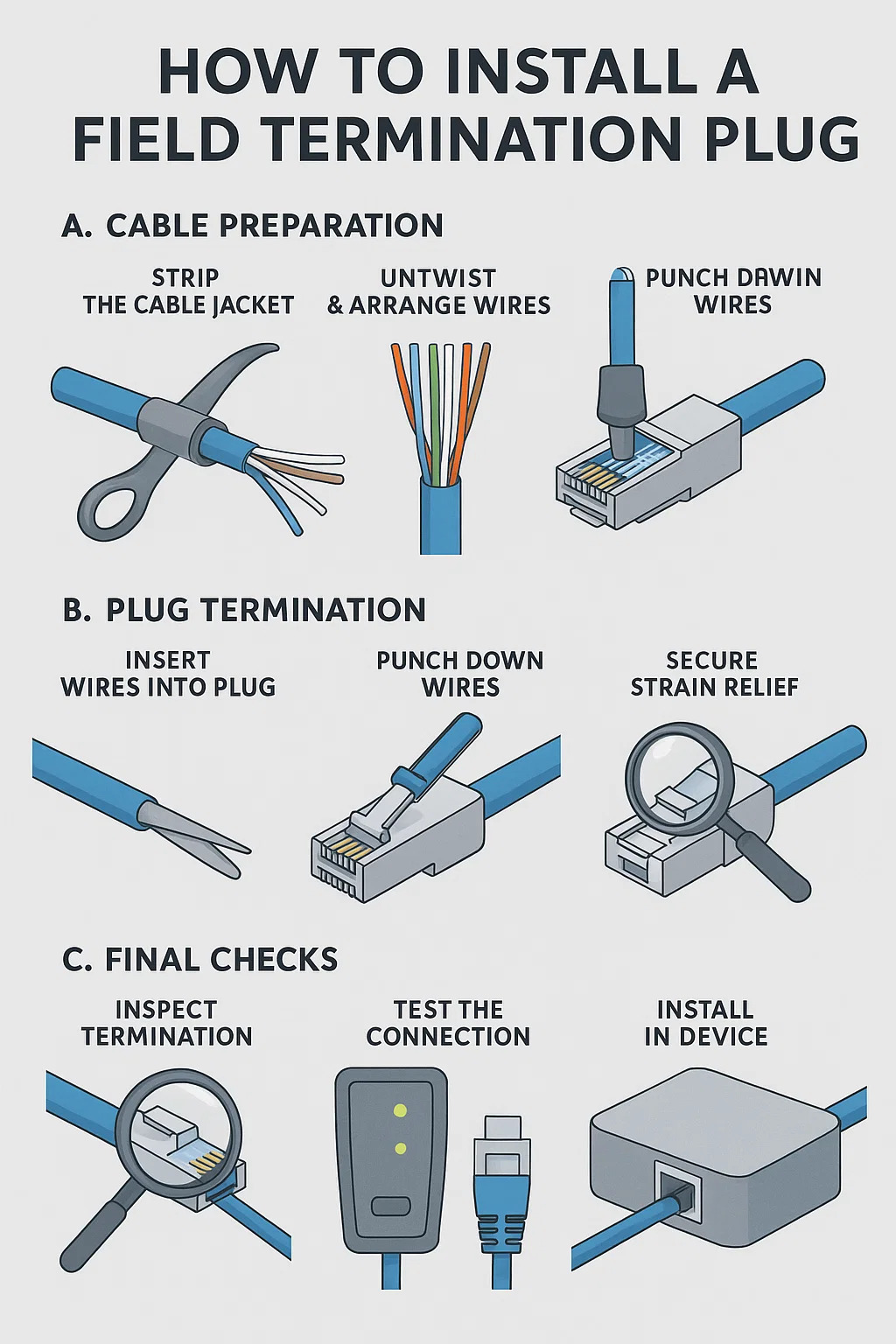

2. Instalación paso a paso
A. Preparación de cable
-Scipa la chaqueta del cable
Use un stripper para eliminar 1-1.5 pulgadas de la chaqueta exterior.
Evite los conductores internos de muelles.
-Twist y organizar cables
Siga el código de color del enchufe (T568A o T568B).
Mantenga los giros intactos hasta el punto de terminación.
-Tiradores de trimas a longitud
Corte los cables uniformemente, dejando 0.25-0.5 pulgadas expuestas.

B. Terminación del enchufe
-Camios de Inserta en enchufe
Alinee los conductores con las ranuras IDC del enchufe.
Asegúrese de que no hay cables cruzados o sueltos.
-Punch Down Wires
Use una herramienta de perforación para asentar cables firmemente.
Aplique una presión uniforme para evitar conexiones parciales.
-Alivio de la tensión segura
Agume la chaqueta de cable dentro del tapón para evitar la extracción.

C. Verificaciones finales
-finalización de inspección
Verifique que no hay hilos de alambre de calle o contactos desalineados.
-Probar la conexión
Use un certificador de cable (para redes de alta velocidad) o probador de continuidad.
-Instalar en el dispositivo
Conecte el dispositivo de destino (cámara IP, AP, etc.) y confirme la funcionalidad.

3. Errores comunes para evitar
Cabinos de recorte → Palos contacto.
Orden de cable incorrecto → Falla de señal.
Saltar alivio de tensión → Daño del cable con el tiempo.
No probar después de instalar → fallas ocultas.

4. Cuándo volver a finalizar
Si la prueba falla (Circuitos abiertos/cortos).
Si el enchufe se siente flojo o inestable.
Si la corrosión o el daño son visibles.

Paso	Acción	Detalles críticos	Herramienta/verificación
1. Cable de tiras	Eliminar 1–1.5 pulgadas de la chaqueta exterior sin dañar los conductores internos.	Evite cortar en el aislamiento de alambre; Conserve giros cerca de la chaqueta.	Inspección visual de stripper de cable.
2. Organizar cables	Desenredar y alinear los cables para T568A/B esquema.	Mantener giros hasta las ranuras IDC; Sin pares cruzados.	Siga la guía de color de Plug (impreso o moldeado).
3. Recorte cables	Cortar cables para 0.25–0.5 pulgadas expuesto.	Asegúrese de longitud uniforme; No hay extremos deshilachados.	Cortadores de descarga (las tijeras corren el riesgo de recortes desiguales).
4. Inserte en el enchufe	Cables del asiento en el enchufe Ranuras IDC hasta que esté completamente sentado.	Los cables deben llegar a los fondos terminales; Sin huecos ni desalineación.	Aumento de lupa (verifique los asientos con poca iluminación).
5. Puncha abajo	Terminar cables con herramienta de golpe al ángulo de 45 °.	Prensa de una sola empresa por cable; Evite golpes parciales o compresión excesiva.	Herramienta de golpe de impacto (no impacto puede requerir múltiples ataques).
6. Alivio de tensión segura	Chaqueta de cable de abrazadera interior del cuerpo del enchufe.	La chaqueta debe ser apretada con fuerza; No hay cables expuestos fuera del enchufe.	Prueba de remolcadores: tirón suave para confirmar que se mantiene el alivio de la tensión.
7. Conexión de prueba	Verifique la continuidad, el mapa de cables y (si corresponde) la estabilidad de Poe/señal.	Verifique las aperturas/pantalones cortos; Validar la impedancia para enlaces de alta velocidad.	Certificador de cable (por ejemplo, Fluke) o probador básico para aprobar/fallas.
8. Instalar en el dispositivo	Conéctese al punto final (cámara, AP, etc.) y confirme la operación.	Asegúrese de que los bloqueos de enchufe de forma segura; Sin desconexiones intermitentes.	Prueba funcional (por ejemplo, ping, alimentación de video, verificación de potencia de Poe).
