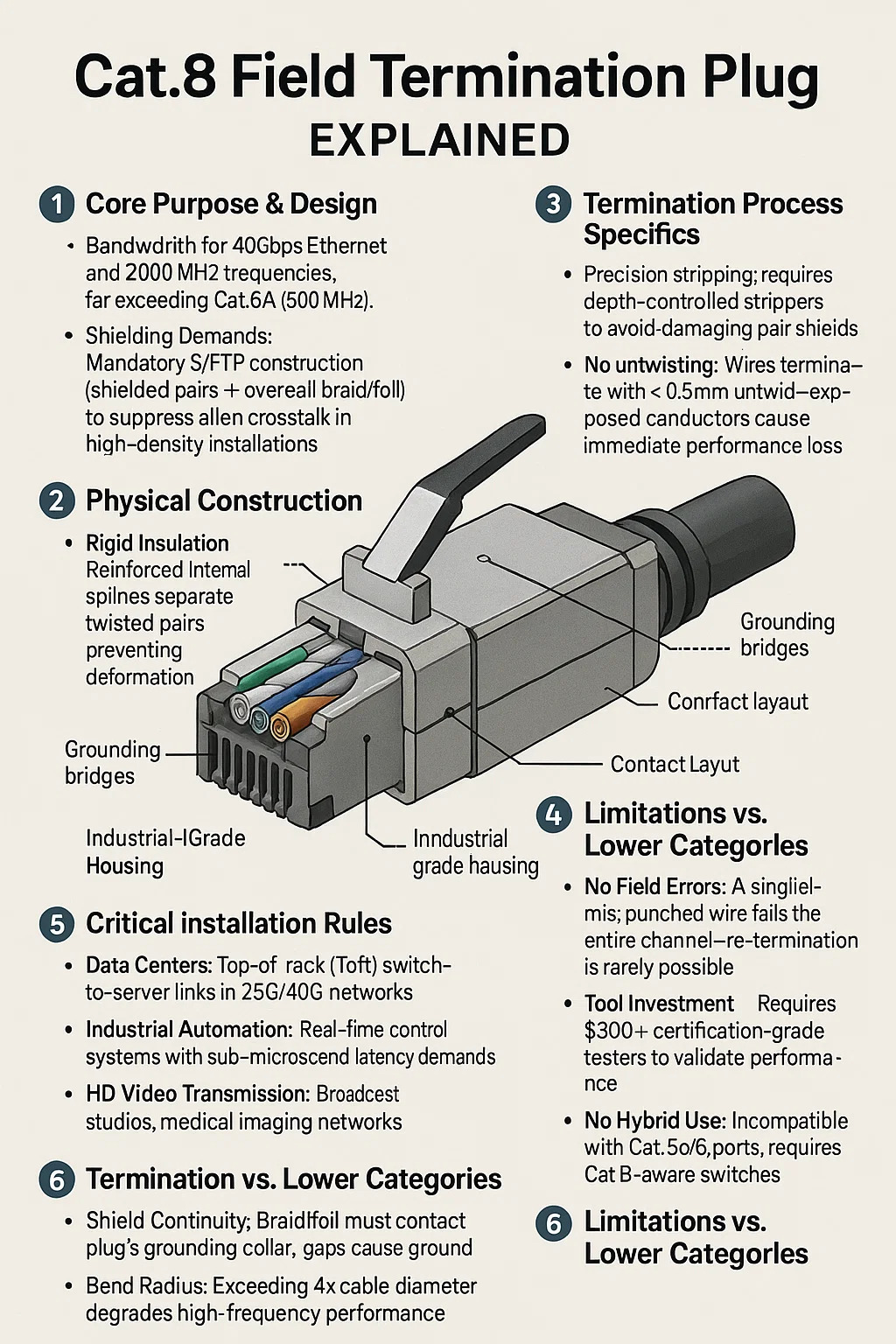

Cat.8 enchufe de terminación de campo Explicado

1. Propósito y diseño del núcleo
Soporte de ancho de banda: diseñado para frecuencias Ethernet de 40 Gbps y 2000MHz, superando con creces CAT.6A (500MHz).
Demandas de blindaje: construcción obligatoria de S/FTP (pares blindados de trenza/lámina general) para suprimir la diafonía alienígena en instalaciones de alta densidad.
Diseño de contacto: utiliza interfaces compatibles con TERA, GG45 o RJ45 con una alineación de pin mejorada para una reflexión de señal mínima.

2. Construcción física
Aislamiento rígido: las splinas internas reforzadas separan pares retorcidos, evitando la deformación durante la terminación.
Puentes de conexión a tierra: los canales de metal integrados conectan los escudos de cable a la carcasa, asegurando la disipación de EMI.
Vivienda de grado industrial: la aleación de zinc o los cuerpos de polímeros endurecidos resisten la presión y la vibración de montaje en bastidor.

3. Deteceptores del proceso de terminación
Desmontaje de precisión: requiere strippers controlados por la profundidad para evitar los escudos de pares dañinos.
No se desenreda: los cables terminan con <0.5 mm de desatado: los conductores expuestos causan pérdida de rendimiento inmediata.
Herramientas especializadas:
Housas de alta fuerza para los escudos de pares gruesos penetrantes.
Liquidades limitadas de par para una compresión consistente de alivio de tensión.

4. Escenarios de implementación
Centros de datos: enlaces de cambio a servidor de primera categoría (TOR) en redes de 25 g/40 g.
Automatización industrial: sistemas de control en tiempo real con demandas de latencia submicrosegundos.
Transmisión de video HD: estudios de transmisión, redes de imágenes médicas.

5. Reglas de instalación crítica
Continuidad del escudo: la trenza/aluminio debe contactar al collar de conexión a tierra de Plug; Los huecos causan bucles de tierra.
Radio de curvatura: excediendo el diámetro del cable 4x durante el enrutamiento degrada el rendimiento de alta frecuencia.
Manejo del conector: nunca antes de la reducción de cables antes de la inserción: asientos de colgación a los 90 ° exactos al puerto.

6. Limitaciones versus categorías más bajas
No hay errores de campo: un solo cable mal de punto falla todo el canal; rara vez es posible la terminación.
Inversión en herramientas: requiere evaluadores de grado de certificación de $ 300 para validar el rendimiento.
Sin uso híbrido: incompatible con puertos CAT.5E/6; Requiere interruptores de Cat.8 ADAPARIO.

Cuándo usar frente a evitar
