¿Qué es un enchufe modular con pestillo de arco blindado cat.5e?
Hogar / Noticias / Noticias de la Industria / ¿Qué es un enchufe modular con pestillo de arco blindado cat.5e?

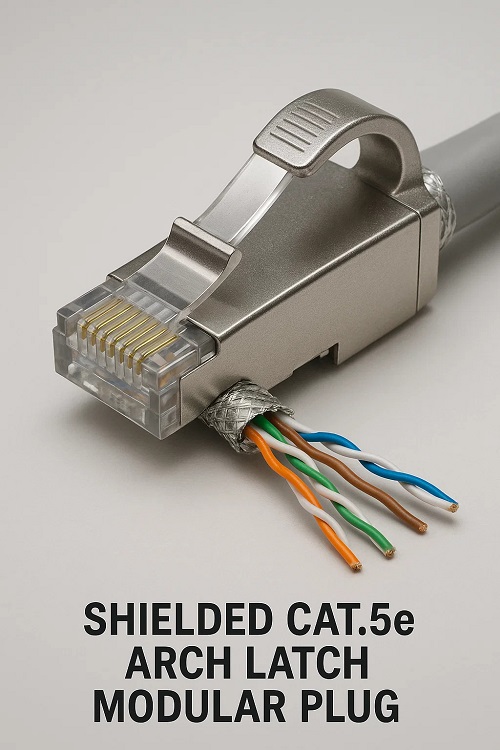

Enchufe modular blindado con pestillo de arco Cat.5e
1. Propósito central del diseño
Seguridad física de defensa EMI: combina blindaje metalizado con un pestillo arqueado para entornos con interferencias y vibraciones (por ejemplo, pisos de fábricas, laboratorios médicos).
Conexión a tierra crítica: El blindaje debe unirse a la carcasa del enchufe para desviar el ruido EMI/RFI.
2. Características estructurales clave
Vivienda blindada:
La carcasa de aleación de zinc o el plástico metalizado dirigen la interferencia a tierra.
Pestillo de arco reforzado:
La pestaña acanalada y engrosada resiste enganches e impactos repetidos.
Puesta a tierra integrada:
Los dientes metálicos perforan la lámina/trenza del blindaje del cable durante el engarzado.
3. Flujo de trabajo de terminación
Preparación del escudo:
Retire la cubierta para exponer el escudo de 15 mm; doblar la trenza/papel de aluminio sobre la chaqueta.
Enlace a tierra:
Coloque el protector debajo de los dientes de la abrazadera metálica del tapón.
Inserción de alambre:
Alinee los cables según T568B; Empuje hasta que esté sentado.
Engarzar y bloquear:
Acción de engarce simple:
Comprime contactos
Muerde el escudo a la vivienda
Despliega el pestillo del arco.
4. Aplicaciones objetivo
Dispositivos Médicos:
Bloquea la EMI de las máquinas de resonancia magnética/ultrasonido cercanas a las redes.
Talleres de máquinas CNC:
Resiste el ruido del motor y las patadas físicas de los operadores.
Sistemas AV teatrales:
Sobrevive a tirones de cables durante eventos en vivo.
5. Modos de falla y soluciones
| fracaso | causa | Corrección de campo |
|---|---|---|
| Aumento de ruido EMI | Escudo que no hace contacto con los dientes | Vuelva a engarzar con fuerza hacia abajo |
| Fractura de cierre | Tirón vertical (no prensa en ángulo) | Asegúrelo con un lazo con cremallera |
| Tierra intermitente | Corrosión en los dientes del escudo. | Raspar los dientes; aplicar antioxidante |
6. Ventajas críticas versus no blindadas
| Amenaza | Tapón de cierre de arco blindado | Versión sin blindaje |
|---|---|---|
| EMI de motores | Desvía el ruido a tierra | Deja caer paquetes; aceleración de velocidad |
| Descarga estática | El camino a tierra evita la muerte del puerto | Riesgos de daños al interruptor/dispositivo |
| Uso de cable blindado | Mantiene la protección de extremo a extremo | Rompe la continuidad del escudo |
7. Limitaciones
Dependencia de tierra: Requiere puertos/dispositivos conectados a tierra.
Reutilizabilidad: El pestillo se debilita después de 10 extracciones.
Precaución con la herramienta: Los engarzadores estándar pueden no morder el protector.
