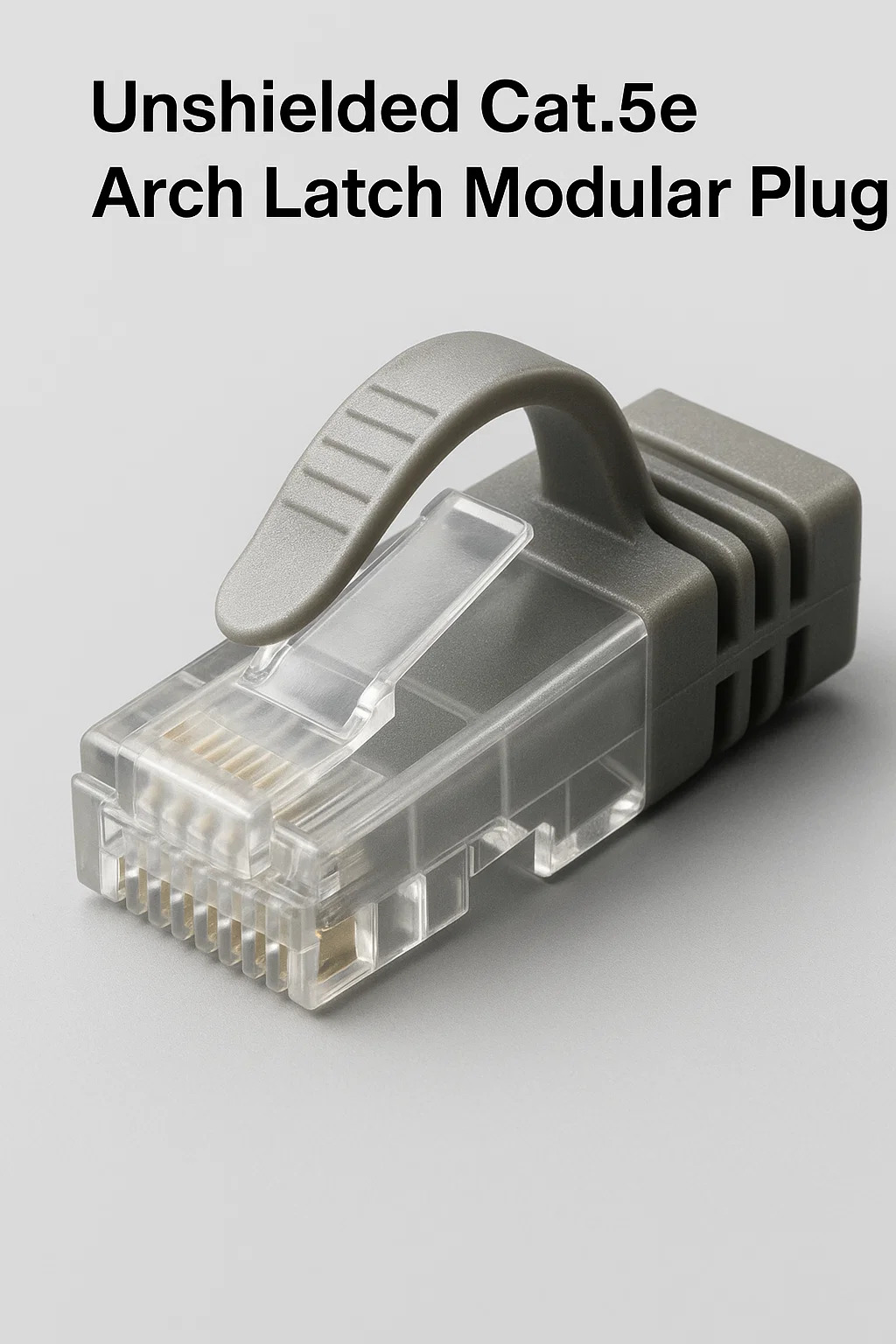

Enchufe modular con pestillo de arco Cat.5e sin blindaje

1. Propósito central del diseño

Retención física segura: Cuenta con un pestillo arqueado (pestaña acanalada elevada) para un agarre de alta tensión, lo que evita la desconexión accidental en áreas propensas a vibraciones (por ejemplo, debajo de escritorios, pisos de talleres).
Rendimiento básico: Admite Ethernet de 1 Gbps para uso industrial ligero o de oficina donde la EMI es mínima.

2. Características físicas clave

Pestillo reforzado:
El diseño de arco engrosado resiste el chasquido cuando se engancha con pies, carros o equipos.
Alivio de tensión:
Las rampas internas agarran la cubierta del cable (no se necesita Kevlar) y resisten una fuerza de tracción de 50 lb.
Simplicidad sin herramientas:
Sin clips ni tornillos: el pestillo se libera presionando con el pulgar en un ángulo de 45°.

3. Proceso de terminación

Pelar y alinear:
Retire la cubierta de ½"; coloque los cables en el orden T568B (sin desenroscar >13 mm).
Tobogán y asiento:
Empuje los cables dentro del enchufe hasta que las puntas lleguen a la pared frontal.
Rizar:
Apriete con una rizadora estándar; Latch se implementa automáticamente después de la compresión.

4. Aplicaciones objetivo

Sistemas POS minoristas:
Protege los cables pateados por los clientes debajo de los mostradores.
Laboratorios de educación:
Resiste que las patas de las sillas rueden sobre los cables.
Industria ligera:
Estaciones laterales del transportador con baja vibración.

5. Escenarios de fallas y soluciones

6. Limitaciones

Sin blindaje: falla cerca de motores, microondas o líneas de alto voltaje.
Solo Cat.5e: no para actualizaciones de 10 Gbps.
Reutilizabilidad: El pestillo se debilita después de 5 retiros; reemplácelo si está flojo.

7. vs. Enchufe estándar Cat.5e
